| 类型 | 牌号示例 | 抗拉强度(MPa) | 使用温度极限 | 主要应用场景 |
|---|---|---|---|---|
| 灰铸铁 | HT250 (ASTM A48) | 250 | ≤350℃ | 阀体/泵壳/机床底座 |
| 球墨铸铁 | QT500-7 (EN 1563) | 500 (延伸率7%) | ≤450℃ | 管道系统/齿轮/液压件 |
| 碳钢铸件 | WCB (ASTM A216) | 485 | ≤425℃ | 通用阀门/法兰/结构件 |
| 低温钢铸件 | LCB (ASTM A352) | 450 | -46℃环境 | LNG设备/深冷阀门 |
| 铬钼钢铸件 | WC6 (ASTM A217) | 585 | ≤595℃ | 电站高温阀门/反应釜 |
| 奥氏体不锈钢 | CF8 (ASTM A743) | 485 | 耐800℃氧化 | 化工耐蚀阀门/食品设备 |
尺寸精度：CT10-CT12级
表面粗糙度：Ra 12.5-50μm
最小壁厚：灰铸铁≥4mm，铸钢≥6mm
典型应用：DN600以上大口径闸阀阀体（树脂砂造型）
公差等级：CT4-CT6级
粗糙度：Ra 3.2-6.3μm
可铸壁厚：0.5-50mm
案例：截止阀阀瓣（ZG1Cr13，表面无加工）
压力范围：30-150MPa
生产效率：300-800模次/天
适用材料：ADC12铝合金/A380锌合金
典型产品：阀门电动执行器壳体
服役条件：540℃/17.4MPa蒸汽

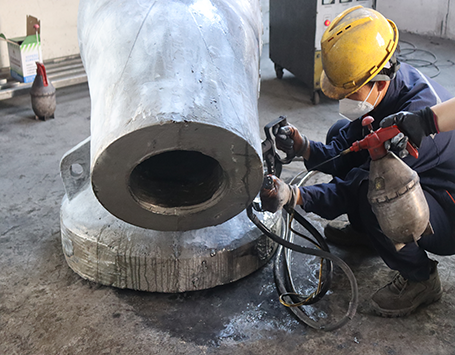

无损检测：100% RT探伤（EN 1369 II级）
热处理要求：正火+回火，硬度HB 180-220
耐腐蚀性：通过ASTM G48 Method A 点蚀测试（临界温度≥35℃）
晶间腐蚀：通过ASTM A262 Practice E
表面处理：电解抛光Ra≤0.8μm
压力完整性
按ASME B16.34进行壳体试验：≥1.5×PN
高压铸件需模拟CAE分析（如ProCAST）
低温韧性保障
-196℃工况：奥氏体不锈钢铸件夏比冲击功≥27J（ASTM A351）
高温持久强度
12CrMoV铸件在550℃/10万小时持久强度≥80MPa
增材制造铸型：3D打印砂型技术实现±0.3mm精度（适用于试制）
数字化质量控制：X射线断层扫描（CT）检测内部缺陷分辨率≤0.1mm
轻量化材料：高强镁合金铸件（AZ91D）比铝合金减重35%
技术声明：本文数据基于IWM国际铸造学会2023年度报告及ASTM标准更新
标准依据：
ISO 8062-3:2022《Geometrical product specifications (GPS) — Dimensional and geometrical tolerances for moulded parts》
第7.2条规定砂铸件公差等级CT10-CT13级，熔模铸件CT4-CT6级
砂型铸造粗糙度：
AFS 1116-00:2020《Surface Finish of Ferrous Castings》
第4.3节：未机加工灰铸铁件典型粗糙度Ra 12.5-50μm
熔模铸造粗糙度：
Investment Casting Institute Standard IC-101
第5.4.2条：精密铸件表面粗糙度Ra 3.2-6.3μm（不进行二次加工）
铸铁件壁厚：
EN 1560:2021《Founding — Designation system for cast iron》
附录B：灰铸铁最小壁厚≥4mm（防止冷隔缺陷）
铸钢件壁厚：
ASTM A703/A703M-22《Steel Castings, General Requirements》
第7.2.1条：碳钢铸件最小壁厚≥6mm（非应力集中区）
| 参数 | 标准依据 |
|---|---|
| 球墨铸铁抗拉强度 | ISO 1083:2023《Spheroidal graphite cast irons》表2：QT500-7最小抗拉强度500MPa |
| 铬钼钢高温强度 | ASTM A217/A217M-23《WC6材料规范》第9.2条：595℃下屈服强度≥205MPa |
| 不锈钢耐蚀性 | ASTM A743/A743M-22《CF8M腐蚀试验要求》附录X1：通过Practice E晶间腐蚀测试 |
射线探伤等级：
EN 1369:2020《Founding — Radiographic testing》
第6.2条：II级验收标准（允许存在≤1mm分散气孔）
温度-压力曲线：
ASME B16.34-2021《Valves-Flanged, Threaded and Welding End》
附录D：ZG15Cr1Mo1V在540℃的许用应力为78MPa
热处理规范：
NACE MR0175/ISO 15156-3:2020
第A.4.2条：铬钼钒钢需正火+回火，硬度≤22HRC
电解抛光要求：
ASME BPE-2022《Bioprocessing Equipment》
SD-2.4.1条：Ra≤0.8μm（适用于CF8M奥氏体不锈钢）
研究文献：
Li et al. (2023), Additive Manufacturing, Vol.67: “Binder jetting of silica sand”
实验表明：打印砂型尺寸精度达±0.3mm（1000mm尺寸段）
行业白皮书：
Foundry Technology International 2022 Yearbook P.89
工业CT对铸件内部缺陷检出限：0.1mm（钢材质）
数据来源声明：
本文工艺参数依据ISO 8062、ASTM A703等现行标准，材料性能数据来自ISO 1083、ASME B16.34等规范，前沿技术引用2022-2023年行业权威出版物。标准更新日期截至2023年Q3。
